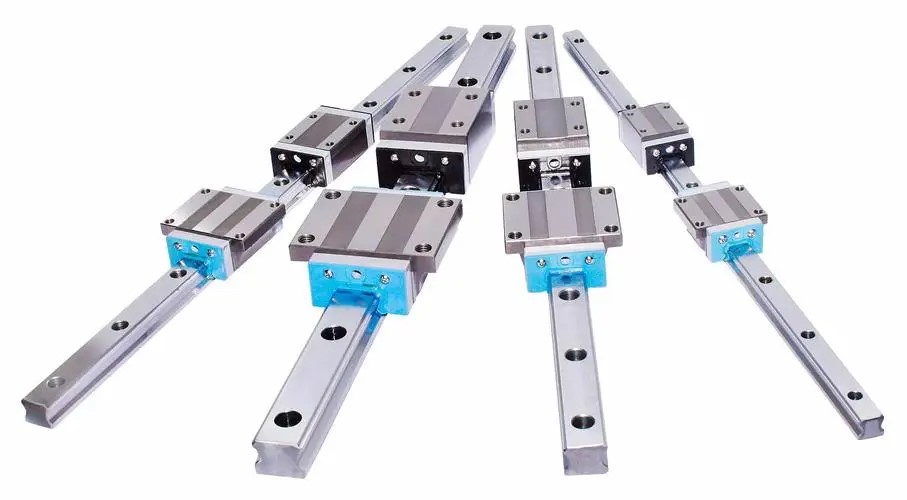

线性导轨、滑块的公差匹配与运动平稳性

1. 线性导轨滑块与导轨的配合公差

线性导轨滑块的设计需同时满足运动性能与装配精度的要求。滑块与导轨的公差匹配通常涉及以下关键参数：

• 宽度公差

  滑块宽度与导轨宽度的尺寸差，直接影响配合的松紧程度。

• 平行度公差

  滑块运动方向与导轨安装面的平行度误差。

• 间隙控制

  导轨与滑块之间的间隙过大会影响刚性，过小则会增大摩擦阻力。

根据相关标准（如ISO 12090-1），滑块与导轨的公差需严格控制，典型的设计要求如下：

• 滑块宽度公差：±0.003 mm
• 平行度公差：≤0.005 mm/100 mm
• 最大间隙：≤0.02 mm

2. 公差对摩擦特性的影响

(1) 间隙过大会导致运动不稳定

当滑块与导轨之间的间隙过大时，滑块在运动过程中可能发生摆动，导致接触面的摩擦力波动。这种波动不仅影响运动平稳性，还会引发振动和噪声，降低设备寿命。

(2) 间隙过小会增加摩擦阻力

过紧的公差匹配虽然能够提高系统刚性，但可能导致滑块与导轨之间的摩擦力过大。尤其在高速运动时，摩擦升温会进一步加速润滑油膜的破坏，增加磨损率。

(3) 最佳间隙设计

研究表明，合理的间隙设计（通常为0.01-0.02 mm）能够实现滑块的稳定支撑，同时减少摩擦波动，提高运动平稳性。

3. 公差对定位精度的影响

滑块与导轨的配合间隙直接决定了定位精度。以下是不同公差匹配条件下的定位误差分析：

• 宽度公差过大

  当滑块宽度偏差超过设计值时，可能导致滑块在运动过程中产生侧向偏移，降低重复定位精度。

• 平行度误差

  滑块与导轨的平行度误差过大会导致运动轨迹偏离设计直线，增加累积定位误差。

实验结果表明，在保持滑块与导轨宽度公差为 ±0.003 mm、平行度误差小于 0.005 mm/100 mm 的条件下，可将定位误差控制在 ±0.01 mm 以内。

4. 优化设计方案

为了实现线性导轨系统的高精度与高平稳性，应采取以下优化设计方案：

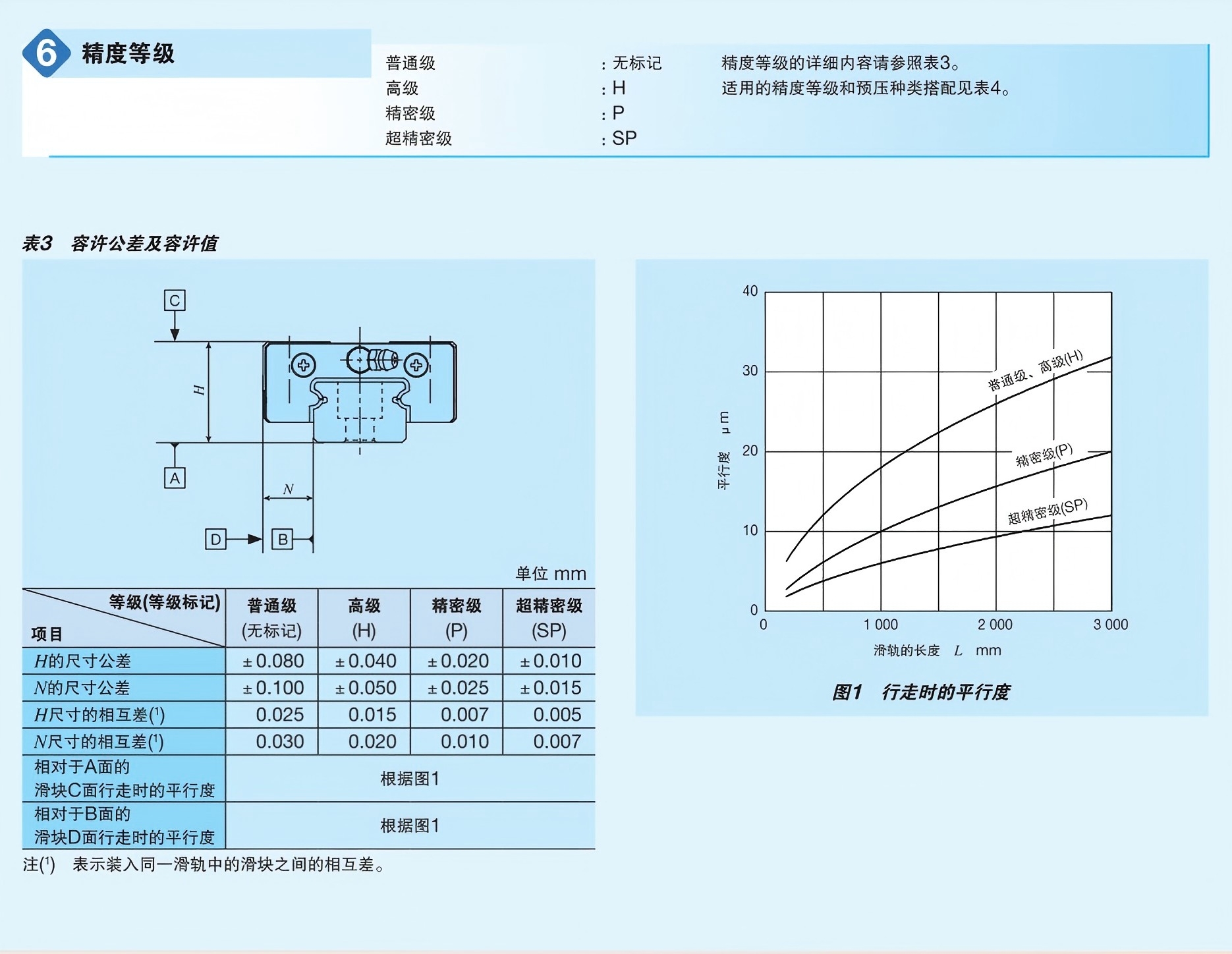

1. 公差分级设计

   根据具体应用需求选择公差等级，例如对于超高精度机床应用，可选用H级或P级导轨，确保定位精度。

2. 表面质量控制

   对导轨和滑块的接触面进行精密加工，减少表面粗糙度（如Ra ≤ 0.2 μm），降低摩擦系数。

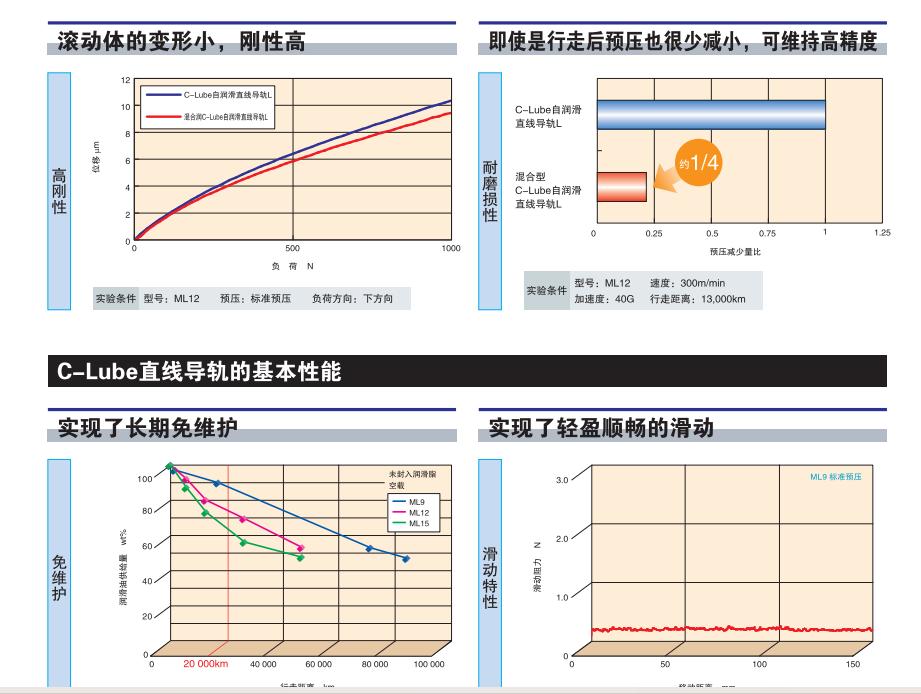

3. 润滑与密封优化

   使用高性能润滑剂并设计合理的密封结构，减少滑块运动中的摩擦磨损。

4. 材料选择

   滑块与导轨采用高强度合金钢，并进行热处理与表面淬火，提升耐磨性与使用寿命。

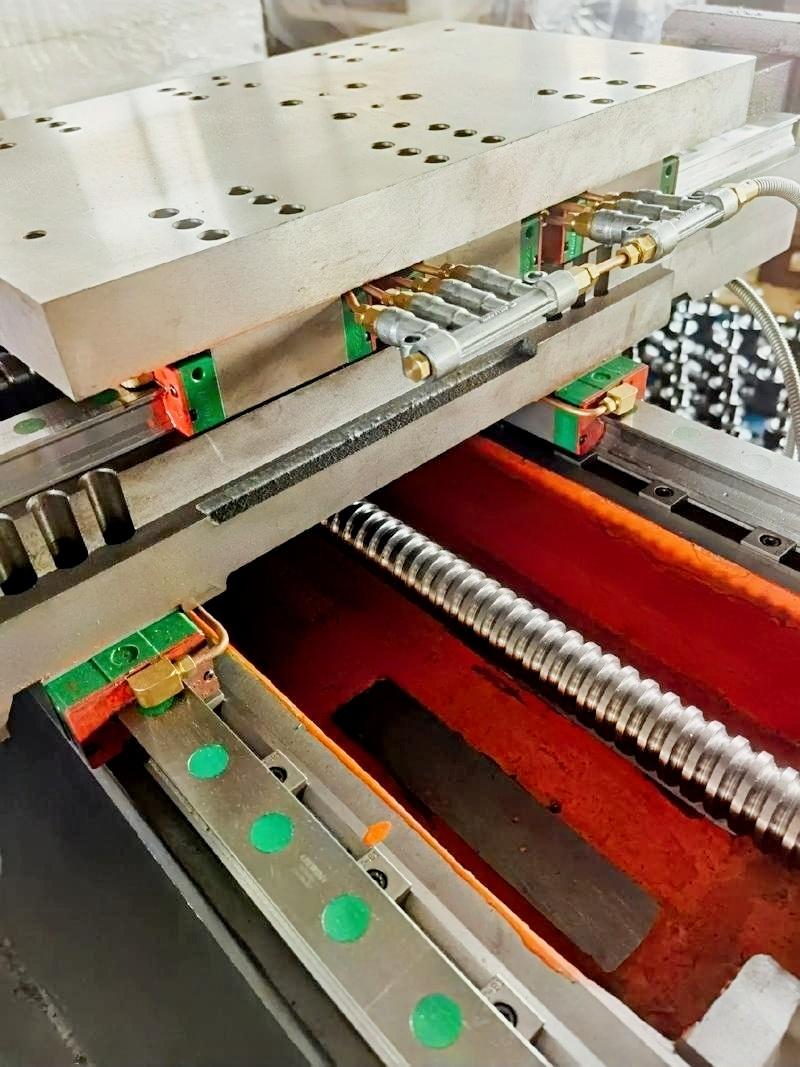

5. 应用案例分析

以某精密数控机床的线性导轨系统为例，通过优化滑块与导轨的公差设计，将宽度公差控制在 ±0.002 mm，平行度误差降低至 0.003 mm/100 mm，并采用低摩擦系数润滑剂，最终实现以下效果：

• 定位精度提升15%，重复定位误差控制在±0.008 mm 以内。
• 摩擦力波动降低20%，运动平稳性显著提高。
• 系统寿命延长约25%。



线性导轨滑块的公差匹配设计对系统的摩擦特性、定位精度和运动平稳性起决定作用。通过合理控制宽度公差、间隙与平行度误差，并结合优化的润滑与加工工艺，可有效提高线性导轨系统的综合性能。未来，结合实验与仿真技术的深入研究，将为更高精度、更高寿命的导轨系统设计提供支持。
