如何优化伺服电机的惯量匹配

一、惯量匹配的核心原则

1. 惯量比（Inertia Ratio）的定义

惯量比即负载惯量（折算到电机轴）与电机转子惯量的比值，惯量比=等效负载惯量/电机转子惯量

大部分的伺服电机产品手册的推荐范围如下：

一般工业场景：1:1 ~ 10:1（取决于动态性能要求）；

高动态场合（如机器人、高速分拣）：1:1 ~ 5:1；

重载或低动态场景（如机床进给）：可放宽至 10:1 ~ 20:1。

如果惯量比超过20:1是否意味着选型错误，需要选择更大的电机或者改变减速机的速比呢？

2. 惯量匹配的本质

根据公式：驱动扭矩T=转动惯量*角加速度，当负载的转动惯量过大时，如果仍然对电机的加减速大小要求不变，那么对电机的输出扭矩就要求更大。从本质上讲，惯量匹配的本质问题，是对电机的加减速大小设置、以及电机扭矩的选择。

对惯量比并没有严格的要求。而之所以有人提出推荐的惯量比这一概念，只是供设计师在无法准确计算等效惯量的前提下，所做的初步判断而已，具体是否合适，要靠自己实事求是的扭矩校核计算。

比如应用伺服电机的很多领域，如AGV/AMR的行走驱动轮，大型低速转台等，并不需要伺服电机急加速、急减速，对加速度没有很高的要求，在这些场合，简单的去用惯量比来校核选型是不合适的。

所以惯量匹配本质，是先按照运动特性要求，明确电机的角加速度、角减速度大小，然后计算等效的负载惯量，最后计算出实际需要的扭矩，根据这个扭矩来选择对应的电机即可。

类似于牛顿第二定律：F=ma，并没有人要求校核负载质量与出力机构的质量之间的比值。更多的是校核在一定的加速度下，根据负载质量大小，来计算需要多大的力。

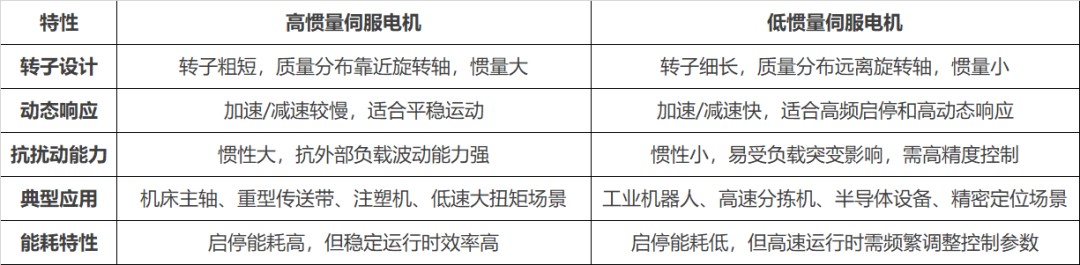

二、高惯量电机与低惯量电机的区别

高惯量电机：适合重载、低速、平稳运行场景，优势在于抗扰动和扭矩输出；一般的高惯量伺服电机额定转速都是在1500rpm~2000rpm之间。即高惯量电机往往都是低速大扭矩电机。由于电机自身的惯量较大，当外界负载发生变化时，对电机转速的扰动很小。

低惯量电机：适合轻载、高速、高动态场景，优势在于响应速度和精度。当需要急加速、急减速，做快速的定位、目标捕捉等运动控制精度要求高、响应快的场合，首先就必须要电机自身的惯量要低。比如3C、半导体加工行业。

三、典型案例分析

案例1：高速取放机械手

•需求：200ms内完成0.5m行程的加减速；

•问题：负载惯量过大导致定位抖动；

•解决：

1.将铝合金臂替换为碳纤维（惯量降低40%）；

2.增大减速比（从5:1调整为10:1），等效惯量比从8:1降至2:1；

3.调整伺服驱动器前馈参数，提升响应速度，但效果有限。

案例2：机床进给系统

•需求：低速重载切削，精度±0.01mm；

•解决：

1.选择高惯量电机（惯量比15:1）；

2.增加摩擦补偿与重力补偿算法；

3.使用双编码器（电机端+负载端）闭环控制。

四、总结

惯量匹配的核心是通过精准的机械设计，加上后期伺服电机PID等控制参数的微调，实现能量高效传递与动态性能平衡。

如果在明确加速度、负载等效惯量等指标的前提下，要把负载等效惯量和电机自身的惯量相加后一起考虑，综合计算出所需的电机扭矩，如果扭矩符合要求，就没有必要再纠结于所谓的惯量比。

最关键的是要把实际负载的等效惯量准确计算出来，当机械设计工作未完成时，这往往难度很大，无法准确定量。一般而言，只要机械工程师能准确匹配计算，伺服电机就不会出现响应变慢，振荡或超调等问题。
